我公司與泰安騰飛實業有限公司在2025年9月份承接施工泰安市公鐵聯運物流產業園建設涉及的35kV#2汶北線#37-#52段線路遷改工程跨越京滬鐵路K574+500處電力線架設工程。
一、項目基本情況
鐵路東側跨越架尺寸：14.4m（長）×12.6m（寬）×19.5m（高）；鐵路西側跨越架尺寸：14.4m（長）×14.4m（寬）×22.5m（高），封網由5根φ16迪尼瑪繩作為承力索，由5 根φ12 迪尼瑪繩作為拉網繩，鐵路上方按照每排間隔2m的搭設方式進行封網，則本次鐵路上方封網共需15m 絕緣桿19 排，自閉線上方按照每排間隔2m的搭設方式進行封網，則本次自閉線上方封網共需15m絕緣桿4 排。因此，本次封網共需15m 絕緣桿23 排。
鐵路兩側跨越架搭設前，確定施工占地范圍，并用白灰標記出來，搭設跨越架需要與當?shù)卣疁贤ê?，跨越架搭設前用液壓挖掘機（SY365H-S）平整場地，將設置跨越架處的樹木、雜草等進行清理，將跨越架搭設處地表松土清理并平整，保證基礎平整度偏差不超過2cm，保證地面無塌陷。場地平整完畢后用液壓夯實機（LG-42KJ）進行夯實，并進行靜力觸探試驗來檢測地基土承載力，由當?shù)鼐哂邢鄳?yīng)檢測資質的檢測單位進行跨越架基礎承載力檢測（采用輕型動態觸探儀），并出具相應檢測報告。夯實后地基土承載力大于120kPa 判斷合格，地面平整夯實應超出跨越架架體四周各3m，平整夯實后，對于平整完畢的場地采用水準儀進行復測，要求地面水平在±5°,嚴格控制標高，經監理驗收，確認合格后方可進行下一步工序。為確保無沉降，在平整地面基礎上面采用C25 混凝土制作跨越架墊層，鐵路東側跨越架墊層尺寸：順鐵路方向長18.4m，寬16.6m，厚200mm；鐵路西側跨越架墊層尺寸：順鐵路方向長18.4m，寬18.4m，厚200mm。在距離跨越架基礎1 米處，圍繞跨越架四周挖排水溝，排水溝溝底寬300mm，深300mm，邊坡坡度1：1.5，并保證排水溝具有一定坡度，排水溝通過軟管與既有排水設施連接，保證施工期間跨越架基礎無積水浸泡現場。

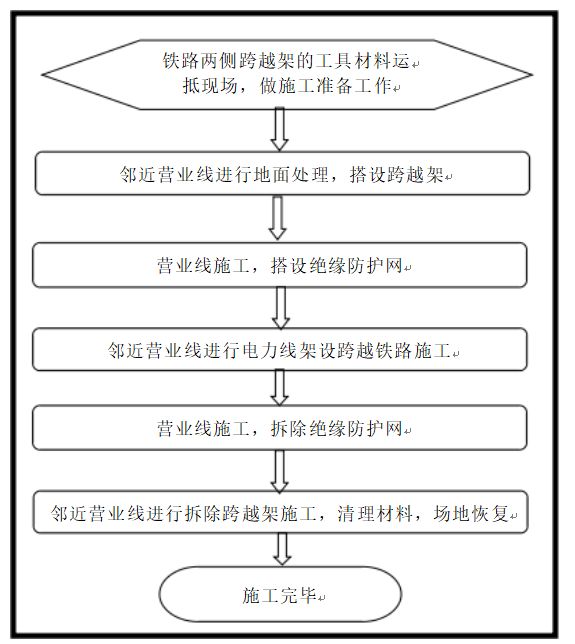

二、項目施工流程圖及施工照片

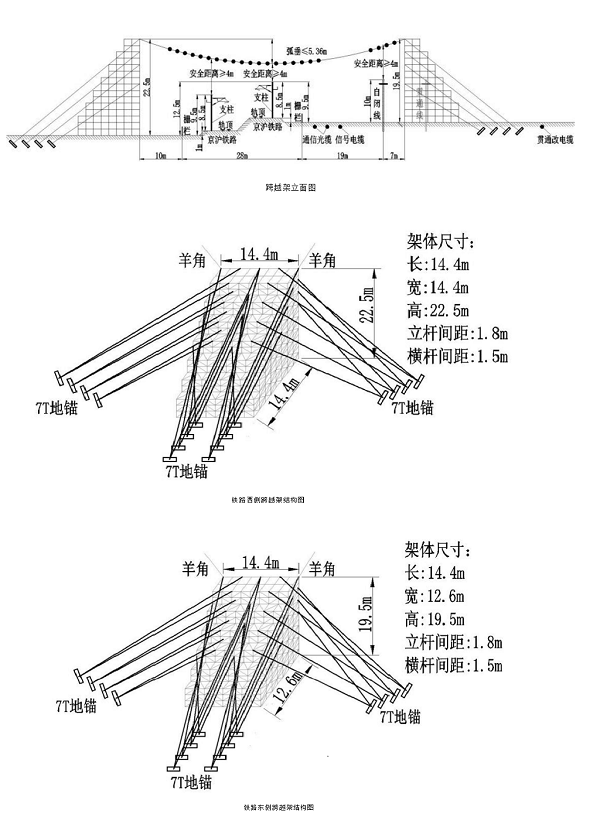

1、跨越架施工圖

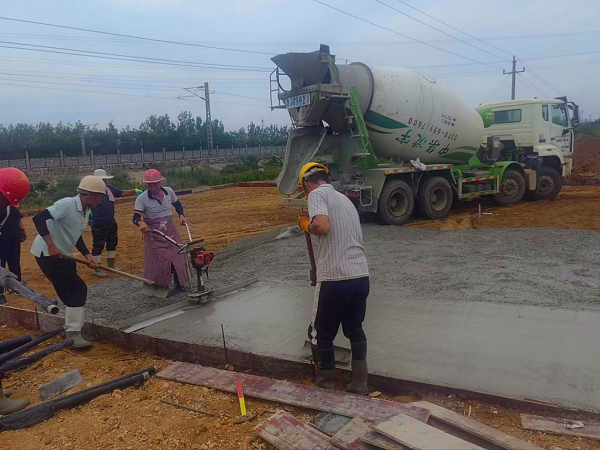

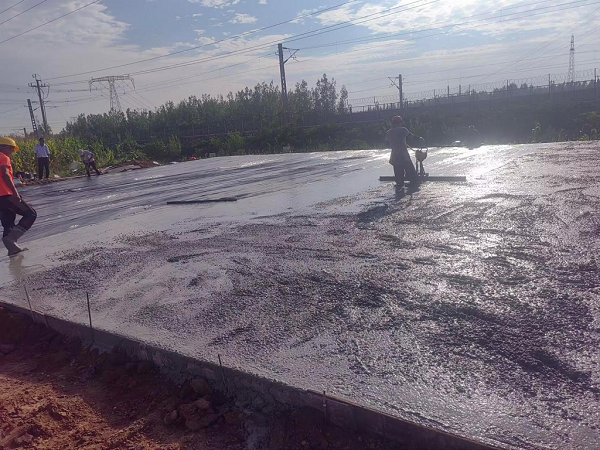

2、混凝土墊層澆筑

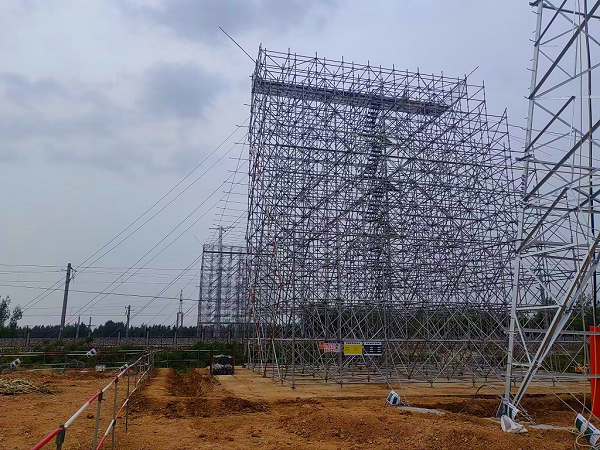

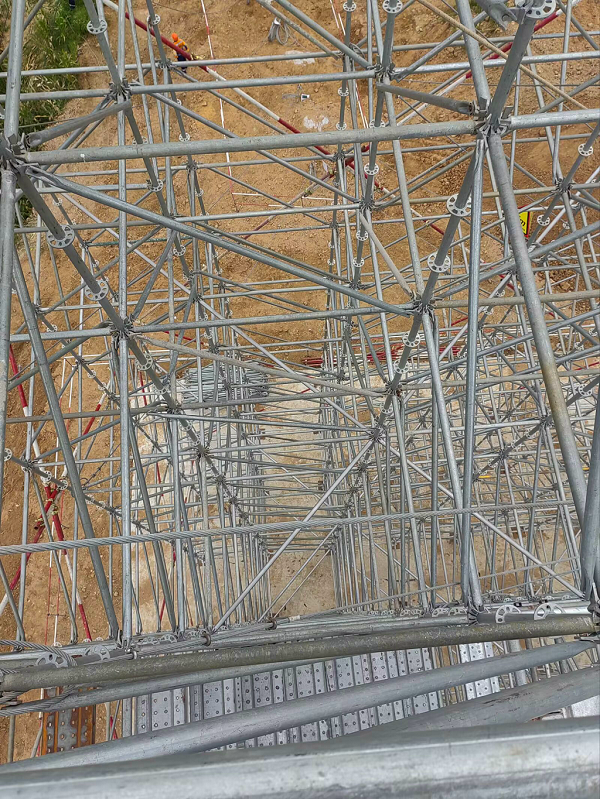

3、跨越架搭設完成照片
